发布日期:2021-06-08 16:02
讯:随着辅助驾驶系统的普及,车道保持和自动变道等功能成为了越来越多在售车辆的标准配置。UN R79法规中"ACSF(自动控制转向功能)"是指电子控制系统内的一种可以通过自动评估在车辆上的启动信号来驱动转向系统,以协助驾驶员转向的功能。CSF和ESF分别指修正转向功能和紧急转向功能。根据UN R79法规,配备有ACSF、CSF、ESF功能的车辆进入欧盟市场,需要符合R79对应法规要求,完成型式批准。

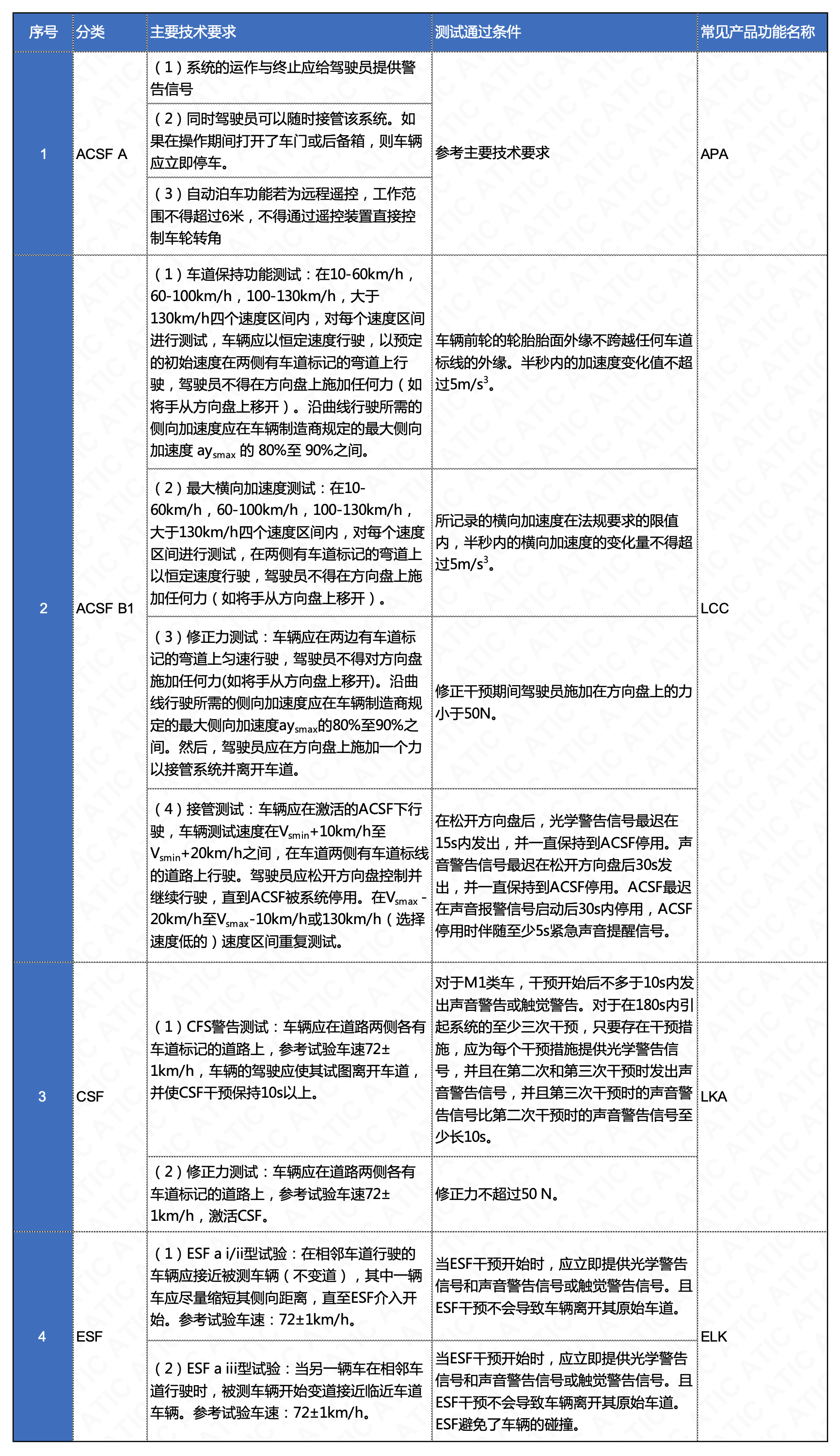

ACSF、CSF、ESF主要技术与测试要求
注:下文中出现的Vsmin指ACSF系统运行的最低设计车速,Vsmax指ACSF系统运行的最高设计车速。

序号
分类
主要技术要求
测试通过条件
常见产品功能名称
1
ACSF A
系统的运作与终止应给驾驶员提供警告信号
参考主要技术要求
APA
同时驾驶员可以随时接管该系统。如果在操作期间打开了车门或后备箱,则车辆应立即停车。
自动泊车功能若为远程遥控,工作范围不得超过6米,不得通过遥控装置直接控制车轮转角
2
ACSF B1
(1)车道保持功能测试:在10-60km/h,60-100km/h,100-130km/h,大于130km/h四个速度区间内,对每个速度区间进行测试,车辆应以恒定速度行驶,以预定的初始速度在两侧有车道标记的弯道上行驶,驾驶员不得在方向盘上施加任何力(如将手从方向盘上移开)。沿曲线行驶所需的侧向加速度应在车辆制造商规定的最大侧向加速度 aysmax 的 80%至 90%之间。
车辆前轮的轮胎胎面外缘不跨越任何车道标线的外缘。半秒内的加速度变化值不超过5m/s3
LCC
(2)最大横向加速度测试:在10-60km/h,60-100km/h,100-130km/h,大于130km/h四个速度区间内,对每个速度区间进行测试,在两侧有车道标记的弯道上以恒定速度行驶,驾驶员不得在方向盘上施加任何力(如将手从方向盘上移开)。
所记录的横向加速度在法规要求的限值内,半秒内的横向加速度的变化量不得超过5m/s3
(3)修正力测试:车辆应在两边有车道标记的弯道上匀速行驶,驾驶员不得对方向盘施加任何力(如将手从方向盘上移开)。沿曲线行驶所需的侧向加速度应在车辆制造商规定的最大侧向加速度aysmax的80%至90%之间。然后,驾驶员应在方向盘上施加一个力以接管系统并离开车道。
修正干预期间驾驶员施加在方向盘上的力小于50N。
(4)接管测试:车辆应在激活的ACSF下行驶,车辆测试速度在Vsmin+10km/h至Vsmin+20km/h之间,在车道两侧有车道标线的道路上行驶。驾驶员应松开方向盘控制并继续行驶,直到ACSF被系统停用。在Vsmax -20km/h至Vsmax-10km/h或130km/h(选择速度低的)速度区间重复测试。
在松开方向盘后,光学警告信号最迟在15s内发出,并一直保持到ACSF停用。声音警告信号最迟在松开方向盘后30s发出,并一直保持到ACSF停用。ACSF最迟在声音报警信号启动后30s内停用,ACSF停用时伴随至少5s紧急声音提醒信号。
3
CSF
(1)CFS警告测试:车辆应在道路两侧各有车道标记的道路上,参考试验车速72±1km/h,车辆的驾驶应使其试图离开车道,并使CSF干预保持10s以上。
对于M1类车,干预开始后不多于10s内发出声音警告或触觉警告。对于在180s内引起系统的至少三次干预,只要存在干预措施,应为每个干预措施提供光学警告信号,并且在第二次和第三次干预时发出声音警告信号,并且第三次干预时的声音警告信号比第二次干预时的声音警告信号至少长10s。
LKA
(2)修正力测试:车辆应在道路两侧各有车道标记的道路上,参考试验车速72±1km/h,激活CSF。
修正力不超过50 N。
4
ESF
(1)ESF a i/ii型试验:在相邻车道行驶的车辆应接近被测车辆(不变道),其中一辆车应尽量缩短其侧向距离,直至ESF介入开始。参考试验车速:72±1km/h。
当ESF干预开始时,应立即提供光学警告信号和声音警告信号或触觉警告信号。且ESF干预不会导致车辆离开其原始车道。
ELK
(2)ESF a iii型试验:当另一辆车在相邻车道行驶时,被测车辆开始变道接近临近车道车辆。参考试验车速:72±1km/h。
当ESF干预开始时,应立即提供光学警告信号和声音警告信号或触觉警告信号。且ESF干预不会导致车辆离开其原始车道。ESF避免了车辆的碰撞。

UN R79认证流程
1. 提交申请
2. 工厂审核
3. 资料和产品样件准备
4. 送样与测试
5. 编写报告和证书
6. 递交报告和证书
7. 证书签发
