简讯:在车辆发生交通事故和危险情况时,ERA-GLONASS紧急呼叫系统可以自动或者手动触发,通过移动通信网络上报相关事故信息,救护人员可以迅速到达现场开展援救服务,以减少伤亡和交通事故的发生。




欧亚经济联盟Eurasian Economic Union
亚经济联盟又称欧亚经济委员会,其前身是由俄罗斯,白俄罗斯和哈萨克斯坦组成的海关联盟,随后吉尔吉斯斯坦和亚美尼亚加入该联盟,于2015年成立欧亚经济联盟,五国均是“一带一路”建设的重要合作伙伴。根据欧亚经济联盟核心汽车技术法规TP TC 018/2011以及该法规的2013年1月修订本,自2017年1月1日起,要求所有的M类和N类车辆强制安装ERA-GLONASS紧急呼叫系统。

ERA-GLONASS系统简介
当车辆发生交通事故或者危险情况时,ERA-GLONASS紧急呼叫系统可以自动或者手动触发,通过移动通信网络(GMS/UMTS)将车辆事故的相关信息,包括车辆位置,车辆信息(VIN,车型等)传输至公共安全应答平台(PSAP),以援救服务,最大限度利用抢救的“黄金时间”。

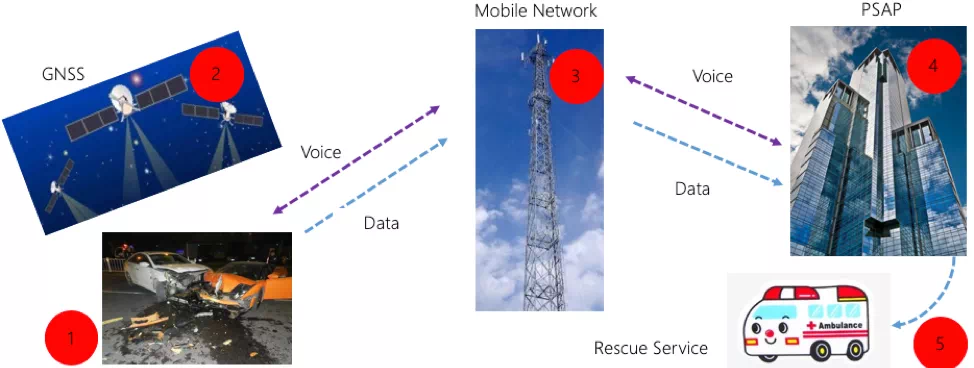

ERA-GLONASS系统工作流程
1)发生紧急状况时,ERA-GLONASS系统被激活
2)系统接收全球导航卫星系统(GLONASS)播发的信息并实时解算车辆的位置信息
3)系统通过移动通信网络向公共安全应答平台(PSAP)发送最小数据集(MSD)和语音呼叫
4)PSAP和车辆建立连接
5)安排援救服务

ERA-GLONASS系统基本概念
车载紧急呼叫装置IVD: in-vehicle emergency call device
车载紧急呼叫系统IVS: in-vehicle emergency call system

*通常将IVD和IVS合在一起称作IVDS,基本差异如下:


车辆类型触发条件
IVSM1,N1(适用于R94,R95)当车辆发生碰撞和倾翻的时候自动触发
IVD不适用于R94和R95的M1;不适用于R95的N1;
所有M2, M3, N2, N3
在一般事故或者碰撞的时候手动触发(即按下按钮后发送),当车辆倾翻的时候自动触发

ERA-GLONASS系统组成
ERA-GLONASS系统硬件模块包括:
导航模块,天线,通信模块,麦克风和扬声器,内置SIM卡,带内调制解调器,IVDS状态指示器,紧急呼叫按钮,自动事故鉴定传感器,电源等。

ERA-GLONASS系统功能模块包括:
自动发送最小数据集(MSD),应包含可靠的车辆位置数据,方向等;
支持双向语音通信;
激活扬声器通信模式,并保证在紧急呼叫期间车内所有的其他标准音频播放设备和系统静音;
使用光学状态指示器显示其自身的健康状态和操作模式;
支持其自诊断测试;
访问诊断数据的IVDS接口;
记录和传输事故加速度曲线以及事故严重性评估(仅适用于M1和N1类车辆);

ERA-GLONASS系统认证类型
1. 车载紧急呼叫装置/系统(IVDS)的型式认证(2c)
2. 装配IVDS的机动车型式认证

ERA-GLONASS系统技术要求
GOST 33464-2015  车载紧急呼叫装置/系统的技术要求
GOST 33465-2015  车载紧急呼叫装置/系统与紧急响应系统基础设施之间的数据交换协议
GOST 33466-2015  车载紧急呼叫装置/系统是否符合电磁兼容性,环境,机械阻力要求的测试方法
GOST 33467-2015  车载紧急呼叫装置/系统和数据传输协议的功能测试方法
GOST 33468-2015  车载紧急呼叫装置/系统是否符合扬声器通信要求的测试方法
GOST 33469-2015  车载紧急呼叫装置/系统的碰撞检测特性测试
GOST 33470-2015  车载紧急呼叫装置/系统无线通讯模块的测试方法
GOST 33471-2015  车载紧急呼叫装置/系统导航模块的测试方法
GOST 34003-2016  机动车倾翻时车载紧急呼叫装置/系统自动触发测试方法

ERA-GLONASS系统测试项目矩阵
测试项目车载紧急呼叫装置/系统 (IVDS)装配IVDS的机动车
电磁兼容性,环境,机械阻力的一致性测试
XX
车载紧急呼叫装置/系统和数据传输协议的功能测试XX
车厢内音频质量测试XX
无线通信模块测试XX
导航模块测试XX
车辆倾翻测试N.A
X
碰撞检测特性测试: 正碰触发(M1 和 N1)
N.A
X
碰撞检测特性测试: 侧碰触发(M1 和 N1)
N.AX
备注:X表示条件适用,具体差异请联系ATIC泰测
